一、QDLF立式不锈钢多级离心泵产品概述:
QDLF立式不锈钢多级离心泵是一种多功能产品,可以输送从自来水到工业液体的各种不同介质,适应于不同温度、流量和压力范围, QDL 适用于无腐蚀性液体, QDLF立式不锈钢多级离心泵适用于轻度腐蚀性液体。
QDLF立式不锈钢多级离心泵主要零部件如叶轮、导流器、泵轴、外圆筒用不锈钢制造,QDL(N)系列所有过流部件均为不锈钢制造,具有良好的耐腐蚀性能,采用硬质合金轴承及机械密封,刚性联轴器传动,具有体积小、重量轻、抗腐蚀、振动小、噪音低、占地面积小、使用寿命长,外形美观等特点,特别是高效、节能等优点。

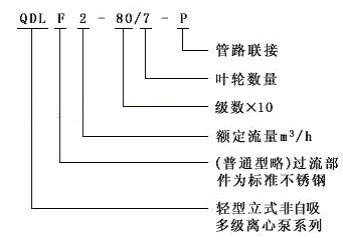

二、QDLF立式不锈钢多级离心泵型号意义:

三、QDLF立式不锈钢多级离心泵的工作条件:
稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度:常温型-15℃至+70℃热水型+70℃至120℃
高环境温度:+40℃
海拔: 高1000m
四、QDLF立式不锈钢多级离心泵应用范围:
普通型适合于液体传输,冷热清洁水、软化水的循环和增压。QDLF立式不锈钢多级离心泵亦适用于微碱水、矿物质水、蒸馏水、游泳池水及其它含氯化物液体,但液体允许温度需要降低。
五、QDLF立式不锈钢多级离心泵典型应用:
供水:水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。
工业增压:流程水系统、清洗系统、高压冲洗系统、消防系统。
工业液体输送:冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。
水处理:超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。
灌溉:农田灌溉、喷灌、滴灌。
电机:
电机为全封闭,风冷式二极标准电机。
防护等级:IP55
绝缘等级:F
小进口压力NPSH:
如果QDLF立式不锈钢多级离心泵的压力低于输送液体的蒸汽压力,可能发生气蚀,为避免气蚀,确保泵进口侧有一小压力,大吸程H[m]可按下式计算: H=Pb×10.2-NPSH-Hf-Hv-Hs
式中:Pb=大气压力[bar](大气压力可设定为1bar),在闭式系统中,Pb为系统压力[bar].NPSH=净正吸头[m](可从NPSH曲线上泵可能的大流量处读取)。Hf=入口的管路损失[m]。Hv=蒸汽压力[m]。Hs=安全余量=小0.5m水头。如果计算所得H为正值,QDLF立式不锈钢多级离心泵可在大吸程情况下运行如果计算所得H为负值,必须有一小进口压力H的水头。
并联运行:
将多台QDLF立式不锈钢多级离心泵并联取代一台大泵可能更具优越性
在变流量系统中,适应系统所需工作点。
增加供水可能性,因为QDLF立式不锈钢多级离心泵出故障时,仅影响系统的部分流量。
六、QDLF立式不锈钢多级离心泵使用条件:
1、介质温度:-15℃~+120℃。 2、 大环境温度:+40℃。 3、 大环境压力:10bar。 4、 大进口压力受大环境压力限制。 5、 当输送介质的密度或粘度大于水,需考虑配用较大功率的电机。 四、 输送介质 1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。 2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。 3、立式不锈钢多级泵泵主要材料为不锈钢,可应用于抽送轻度腐蚀性介质。 五、电机选用 电机为全封闭、风冷式二极标准电机 防护等级:IP55 绝缘等级:F 标准电压(50Hz):单相 220V, 三相 220V/380V
QDLF立式不锈钢多级离心泵典型应用:

QDL2/QDLF2不锈钢多级离心泵性能参数表

型 号

配用电机 (kW)

Q m3/h

1

1.2

1.6

2

2.4

2.8

3.2

3.5

QDL2-20

0.37

H (m)

18

17

16

15

13

12

10

8

QDL2-30

0.37

27

26

24

22

20

18

15

12

QDL2-40

0.55

36

35

33

30

26

24

20

16

QDL2-50

0.55

45

43

40

37

33

30

24

20

QDL2-60

0.75

53

52

50

45

40

36

30

24

QDL2-70

0.75

63

61

57

52

47

41

35

28

QDL2-90

1.1

80

78

73

67

61

54

45

37

QDL2-110

1.1

98

95

89

82

73

64

54

44

QDL2-130

1.5

116

114

106

98

89

78

65

52

QDL2-150

1.5

134

130

123

112

10

90

73

60

QDL2-180

2.2

161

157

148

136

121

108

91

76

QDL2-220

2.2

197

192

180

165

148

130

110

90

QDL2-260

3

232

228

214

198

179

158

130

110
