FSB型氟塑料合金离心泵

产品系列

产品参数

FSB型氟塑料合金离心泵】产品简介：
FSB型氟塑料合金离心泵按国际标准设计，泵体采用金属外壳内衬聚全氟乙丙烯(F46)，泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制成型，轴封采用外装式波纹管机械密封，静环选用99%氧化铝陶瓷或氮化硅，动环采用四氟填充材料，耐腐耐磨，适用于输送任何浓度的硫酸、盐酸、醋酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等苛刻条件的强腐蚀性介质，是目前世界上强耐腐蚀装备之一。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

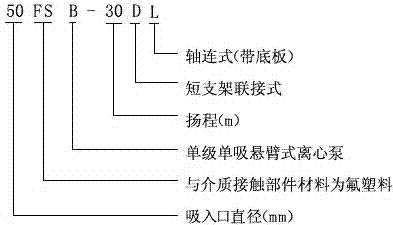

【FSB型氟塑料合金离心泵】型号意义：

【FSB型氟塑料合金离心泵】产品特点：
FSB型氟塑料合金离心泵具有结构紧凑合理、耐强腐蚀、密封性能严密可靠、工作稳定、噪声低、机械强度高、不老化、无毒素分解、维修方便、流道光滑、效率高，节约能源等优点。杜绝跑、冒、滴、漏，广泛应用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、化成箔、科研机构、国防工业等行业。
【FSB型氟塑料合金离心泵】技术参数：
流量：3.6～100m3/h；
扬程：15～55m；
转速：2900r/min；
功率：1.5～18.5KW；
进口直径：25～100mm；
适用温度：-20℃～120℃。
【FSB型氟塑料合金离心泵】机械密封：
FSB和FSB-D氟塑料合金离心泵采用目前为先进的外装式四氟波纹管机械密封，其特点是能补偿泵轴的径向跳动，单端面密封外装式、易装卸、工作状态直观、耐腐耐磨密封性能好、拥有多层保护，延长了机封使用寿命；对于输送含杂质颗粒腐蚀性介质时，可配用无冷却水单端面硬对硬（碳化硅对碳化硅）机械密封，强碱与氢氟酸等特殊腐蚀性介质配用无压烧结碳化硅密封；用户选型时需考虑到介质中的固体含量及介质特殊腐蚀性．

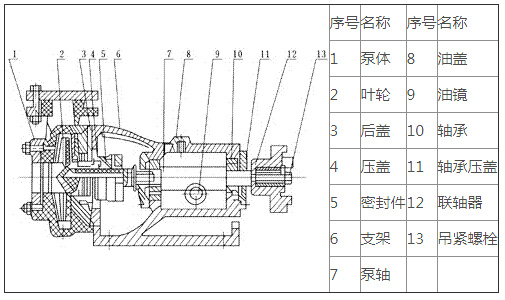

【FSB型氟塑料合金离心泵】结构图：

【FSB型氟塑料合金离心泵】性能参数：

型号	流量(m3/h)	扬程（m）	口径（mm）		功率（kw）		转速（r/min）	汽蚀余量（m）	效率（%）
型号	流量(m3/h)	扬程（m）	进口	出口	轴功率	电机功率	转速（r/min）	汽蚀余量（m）	效率（%）
40FSB-20L	10	20	ф40	ф32	1.4	3.0	2900	3.0	45
40FSB-30L	10	30	ф40	ф32	1.6	3.0	2900	3.0	42
50FSB-25L	12.5	25	ф50	ф32	1.8	3.0	2900	3.0	55
50FSB-30L	13	30	ф50	ф32	1.9	3.0	2900	3.0	46
65FSB-32L	25	32	ф65	ф50	4.7	5.5	2900	3.0	65
80FSB-20L	50	20	ф80	ф65	4.6	5.5	2900	3.0	45
80FSB-25L	42	25	ф80	ф65	5.7	7.5	2900	3.0	67
80FSB-30L	50	30	ф80	ф65	6.9	7.5	2900	3.5	68
80FSB-40L	45	40	ф80	ф50	10	11.0	2900	3.5	48
80FSB-50L	50	50	ф80	ф50	12	15.0	2900	3.5	57
80FSB-55L	50	55	ф80	ф50	13.5	18.5	2900	4.0	50
100FSB-32L	100	32	ф100	ф80	12	15.0	2900	3.5	70


型号	流量(m3/h)	扬程（m）	口径（mm）		功率（kw）		转速（r/min）	汽蚀余量（m）	效率（%）
型号	流量(m3/h)	扬程（m）	进口	出口	轴功率	电机功率	转速（r/min）	汽蚀余量（m）	效率（%）
40FSB-15(D)	5	15	ф40	ф32	0.4	3.0	2900	3.0	40
40FSB-20(D)	10	20	ф40	ф32	1.2	3.0	2900	3.0	42
40FSB-30(D)	10	30	ф40	ф32	1.2	3.0	2900	3.0	52
50FSB-20(D)	12.5	20	ф50	ф32	1.5	3.0	2900	3.5	55
50FSB-25(D)	12.5	25	ф50	ф32	1.8	3.0	2900	3.5	55
50FSB-30(D)	15	30	ф50	ф32	1.9	3.0	2900	3.5	54
65FSB-32(D)	25	32	ф65	ф50	3.6	5.5	2900	3.5	65
80FSB-25(D)	42	25	ф80	ф65	3.8	7.5	2900	3.5	67
80FSB-30(D)	50	30	ф80	ф65	6.8	7.5	2900	3.5	68
